Pengujian radiografi, juga dikenal sebagai RT, adalah metode pengujian non -destruktif yang menggunakan sinar x - sinar atau gamma untuk memeriksa struktur material internal. Ketika datang ke nikel - pelat berpakaian baja dasar, memahami karakteristik pengujian radiografi sangat penting untuk kontrol kualitas dan memastikan kinerja produk. Sebagai pemasok nikel - pelat berpakaian baja dasar, saya memiliki - pengetahuan mendalam dan pengalaman praktis di bidang ini, dan saya ingin membagikannya kepada Anda.
1. Komposisi dan Struktur Nikel - Pelat Clad Baja Dasar
Sebelum mempelajari karakteristik pengujian radiografi, penting untuk memahami komposisi dan struktur pelat clad baja nikel - dasar. Jenis pelat berpakaian ini terdiri dari lapisan dasar dan lapisan kelongsong. Lapisan dasar biasanya terbuat dari baja karbon atau baja paduan rendah, yang memberikan kekuatan dan ketangguhan utama pelat. Lapisan cladding terbuat dari paduan nikel - dasar, yang menawarkan ketahanan korosi yang sangat baik, kinerja suhu tinggi, dan sifat khusus lainnya.
Antarmuka antara lapisan dasar dan lapisan kelongsong adalah bagian penting dari pelat berpakaian. Ikatan antarmuka yang baik memastikan kinerja lempeng secara keseluruhan. Selama proses pembuatan, berbagai faktor dapat mempengaruhi kualitas antarmuka, seperti proses pengelasan, persiapan permukaan bahan dasar dan kelongsong, dan kondisi perlakuan panas.
2. Prinsip -prinsip pengujian radiografi
Pengujian radiografi bekerja berdasarkan prinsip bahwa bahan yang berbeda menyerap sinar -X atau sinar gamma ke tingkat yang berbeda. Ketika sinar melewati material, intensitas sinar setelah melewati terdeteksi oleh detektor. Jika ada cacat internal dalam material, seperti retakan, pori -pori, atau kurangnya fusi pada antarmuka, sinar akan kurang diserap di lokasi cacat ini, menghasilkan intensitas sinar yang lebih tinggi yang mencapai detektor. Perbedaan intensitas sinar ini kemudian direkam pada film atau detektor digital, menunjukkan gambar yang jelas tentang struktur internal material.
3. Karakteristik Pengujian Radiografi Nikel - Pelat Clad Baja Dasar
3.1 Deteksi Obligasi Antarmuka
Salah satu fokus utama dari pengujian radiografi untuk pelat berbalut baja nikel - adalah mendeteksi kualitas ikatan antarmuka. Antarmuka yang terikat dengan baik akan menunjukkan penyerapan sinar yang relatif seragam, menghadirkan gambar yang halus dan kontinu pada radiografi. Namun, jika ada area kurangnya fusi pada antarmuka, radiografi akan menunjukkan kontras yang berbeda. Area -area ini muncul sebagai garis gelap atau bentuk yang tidak teratur, menunjukkan bahwa sinar telah melewati daerah yang tidak terungkap dengan lebih sedikit penyerapan.
Misalnya, dalam pelat ledakan - pelat berbalut baja nikel - baja dasar, parameter peledak yang tidak tepat dapat menyebabkan kurangnya fusi lokal di antarmuka. Pengujian radiografi dapat secara efektif mengidentifikasi masalah potensial ini, memungkinkan penyesuaian tepat waktu dari proses pembuatan atau penolakan terhadap produk standar.
3.2 Deteksi cacat internal di lapisan kelongsong
Lapisan kelongsong paduan nikel - juga dapat mengandung cacat internal seperti pori -pori dan retakan. Pori -pori di lapisan kelongsong muncul sebagai bintik -bintik gelap, bundar atau oval pada radiografi. Pori -pori ini sering disebabkan oleh jebakan gas selama proses pengelasan atau pencairan. Retak, di sisi lain, muncul sebagai area gelap yang tipis dan linier. Mereka dapat berupa retakan permukaan atau retakan internal, dan keberadaannya dapat secara signifikan mengurangi ketahanan korosi dan sifat mekanik dari lapisan kelongsong.
3.3 Pengaruh Ketebalan dan Komposisi Bahan
Ketebalan lapisan dasar dan lapisan kelongsong, serta komposisinya, dapat memiliki dampak yang signifikan pada hasil pengujian radiografi. Lapisan yang lebih tebal umumnya membutuhkan sinar energi yang lebih tinggi untuk menembus, dan bahan yang berbeda memiliki koefisien penyerapan yang berbeda untuk sinar x atau gamma. Misalnya, paduan nikel - dasar memiliki koefisien penyerapan yang relatif tinggi dibandingkan dengan baja karbon. Oleh karena itu, saat melakukan pengujian radiografi pada pelat berbalut baja dasar nikel, energi sinar dan parameter paparan yang sesuai perlu dipilih sesuai dengan ketebalan dan komposisi pelat spesifik untuk memastikan pencitraan yang jelas dan akurat.
4. Perbandingan dengan pelat berpakaian lainnya

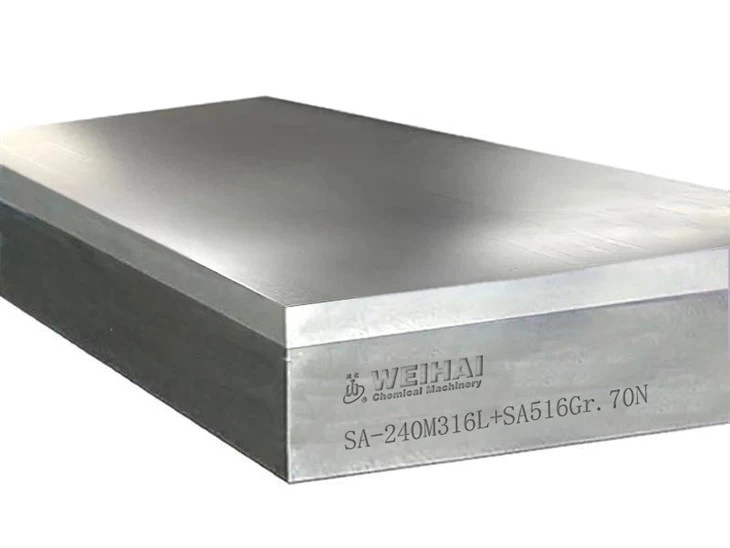

Saat membandingkan karakteristik pengujian radiografi dari pelat berpakaian baja nikel - dengan jenis pelat berbalut lainnya, sepertiPelat berpakaian stainless steelDanDua sisi piring berpakaian, ada kedua persamaan dan perbedaan.
Kesamaan ada dalam prinsip dasar pengujian radiografi, yaitu untuk mendeteksi cacat internal dan ikatan antarmuka dengan menggunakan perbedaan dalam penyerapan sinar. Namun, karena berbagai komposisi dan sifat bahan, gambar radiografi dan kesulitan deteksi dapat bervariasi.
Misalnya, stainless steel memiliki karakteristik penyerapan yang berbeda dibandingkan dengan paduan nikel - dasar. Di dalamPelat berpakaian stainless steel, deteksi ikatan antarmuka dapat dipengaruhi oleh elemen paduan yang berbeda dalam stainless steel. Parameter pengujian radiografi mungkin perlu disesuaikan sesuai untuk mencapai hasil deteksi terbaik.
Dalam kasusDua sisi piring berpakaian, pengujian radiografi menjadi lebih kompleks karena ada dua antarmuka yang harus diperiksa. Perhatian khusus perlu diberikan untuk membedakan cacat pada antarmuka yang berbeda dan untuk memastikan bahwa sinar dapat menembus kedua sisi pelat secara efektif.
5. Signifikansi pengujian radiografi untuk kontrol kualitas
Pengujian radiografi memainkan peran penting dalam kontrol kualitas pelat berbalut baja nikel - dasar. Dengan mendeteksi cacat internal dan masalah ikatan antarmuka di awal proses pembuatan, kami dapat segera mengambil tindakan korektif. Ini tidak hanya mengurangi biaya produksi tetapi juga memastikan bahwa produk akhir memenuhi persyaratan kualitas yang ketat dari berbagai industri, seperti industri kimia, petrokimia, dan pembangkit listrik.
Untuk perusahaan kami sebagai pemasok pelat berbalut baja nikel, pengujian radiografi adalah bagian yang sangat diperlukan dari sistem jaminan kualitas kami. Kami melakukan pengujian radiografi yang komprehensif pada setiap batch produk untuk menjamin bahwa pelanggan kami menerima pelat berpakaian berkualitas tinggi.
6. Aplikasi dan Permintaan Pasar
Nikel - Pelat Clad Baja Dasar banyak digunakan dalam industri di mana ketahanan korosi tinggi dan sifat mekanik yang baik diperlukan. Dalam industri kimia, digunakan untuk memproduksi kapal reaksi, tangki penyimpanan, dan pipa yang bersentuhan dengan media korosif. Dalam industri pembangkit listrik, terutama di pembangkit listrik tenaga nuklir, pelat berbalut baja nikel - digunakan dalam komponen penting untuk memastikan keandalan dan keamanan jangka panjang.
Permintaan pasar untuk pelat berpakaian baja nikel - baja berkualitas tinggi terus meningkat. Karena persyaratan untuk kualitas dan keamanan produk menjadi lebih ketat, pentingnya pengujian radiografi dalam memastikan kualitas pelat berpakaian tidak dapat dilebih -lebihkan.
7. Pelat Berlaku Terkait Lainnya
Selain nikel - pelat berbalut baja dasar, kami juga memasok berbagai pelat berpakaian lainnya, sepertiPelat berpakaian stainless steel,Dua sisi piring berpakaian, DanPiring berpakaian paduan lainnya. Setiap jenis pelat berpakaian memiliki karakteristik pengujian radiografi yang unik, tetapi prinsip -prinsip dasar pengujian radiografi tetap sama.
8. Kesimpulan dan Panggilan untuk Kontak
Sebagai kesimpulan, pengujian radiografi adalah alat yang ampuh untuk mengevaluasi kualitas pelat berbalut baja nikel - dasar. Dengan memahami karakteristik pengujian radiografi, kami dapat lebih mengontrol proses pembuatan, meningkatkan kualitas produk, dan memenuhi beragam kebutuhan pelanggan kami.
Jika Anda membutuhkan pelat berbalut baja baja berkualitas tinggi atau memiliki pertanyaan tentang pengujian radiografi dan kualitas pelat berpakaian, jangan ragu untuk menghubungi kami. Kami berkomitmen untuk memberi Anda produk terbaik dan dukungan teknis profesional. Mari kita mulai diskusi tentang persyaratan spesifik Anda dan temukan solusi plat berpakaian yang paling cocok untuk proyek Anda.
Referensi
- Kode Boiler dan Kapal Tekan ASME, Bagian V - Pemeriksaan Nondestruktif.
- ASTM E94 - 14 Panduan Standar untuk Pemeriksaan Radiografi.
- Metalurgi Pengelasan oleh John F. Lancaster.
